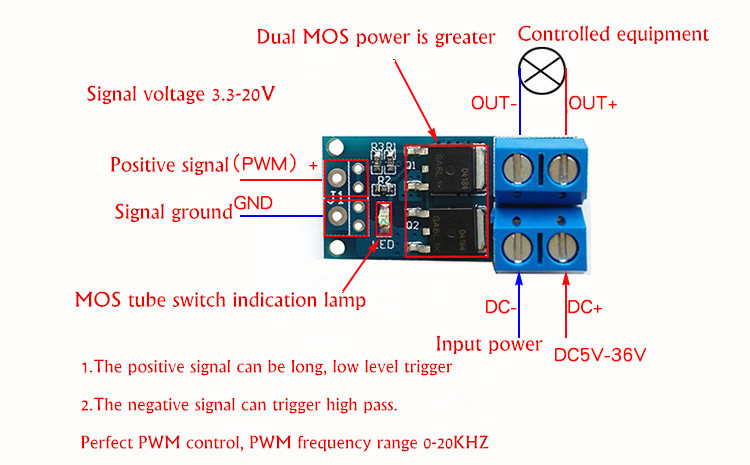

MOSFET модуль с характеристиками 15A, 400W, работающий на напряжениях DC 5В-36В — это силовой ключ для управления нагрузками высокой мощности, такими как двигатели, светодиодные ленты, насосы и другие устройства.

Основные характеристики такого модуля:

Пиковый ток до 15A при непрерывной работе (при комнатной температуре)

Рабочее напряжение нагрузки: от 5В до 36В постоянного тока

Максимальная мощность до 400W при 15А и 36В

Управляющий сигнал: цифровой высокий/низкий уровень (обычно 3.3В или 5В), поддержка PWM до ~20 кГц

В комплекте обычно используется силовой MOSFET типа AOD4184 или аналогичный с низким сопротивлением открытого канала

Рабочая температура: от -40°C до +85°C

Размеры модуля: около 34 х 17 х 13 мм

Возможность управления скоростью мотора или яркостью света через ШИМ

Применение: управление DC моторами, светодиодными лентами, насосами, соленоидными клапанами и другими высокомощными потребителями с возможностью плавного регулирования.

Описание и даташит на MOSFET AOD4184 (используемый часто в таких модулях) можно найти в технической документации производителей MOSFET от Vishay или аналогичных. Там подробно расписаны максимальные токи, напряжение пробоя, сопротивление канала в открытом состоянии и временные характеристики.

Если нужен конкретный модуль 15A 400W с управлением 5-36В, например, с полным даташитом и описанием, обычно производители выкладывают PDF-мануалы и описание на своих сайтах. Вот краткое описание и основные параметры из актуальных модулей такого типа:

Параметр Значение
Ток 15 А (непрерывный)
Мощность 400 Вт
Напряжение нагрузки 5–36 В DC
Управляющее напряжение 3.3–5 В (логический уровень)
PWM частота До 20 кГц
Температурный диапазон -40…+85 °C
Тип MOSFET AOD4184 или аналогичный
Размеры модуля ~34 × 17 × 13 мм
Эти модули широко используются в ардуино и других микроконтроллерных проектах для управления высокомощными нагрузками.
