Подключение модуля к плате Arduino
Рассмотрим подключение модуля к плате Arduino. Нам понадобятся следующие детали:
плата Arduino Uno
плата прототипирования
модуль RFID-RC522
RFID метки диапазона 13,56 МГц
провода

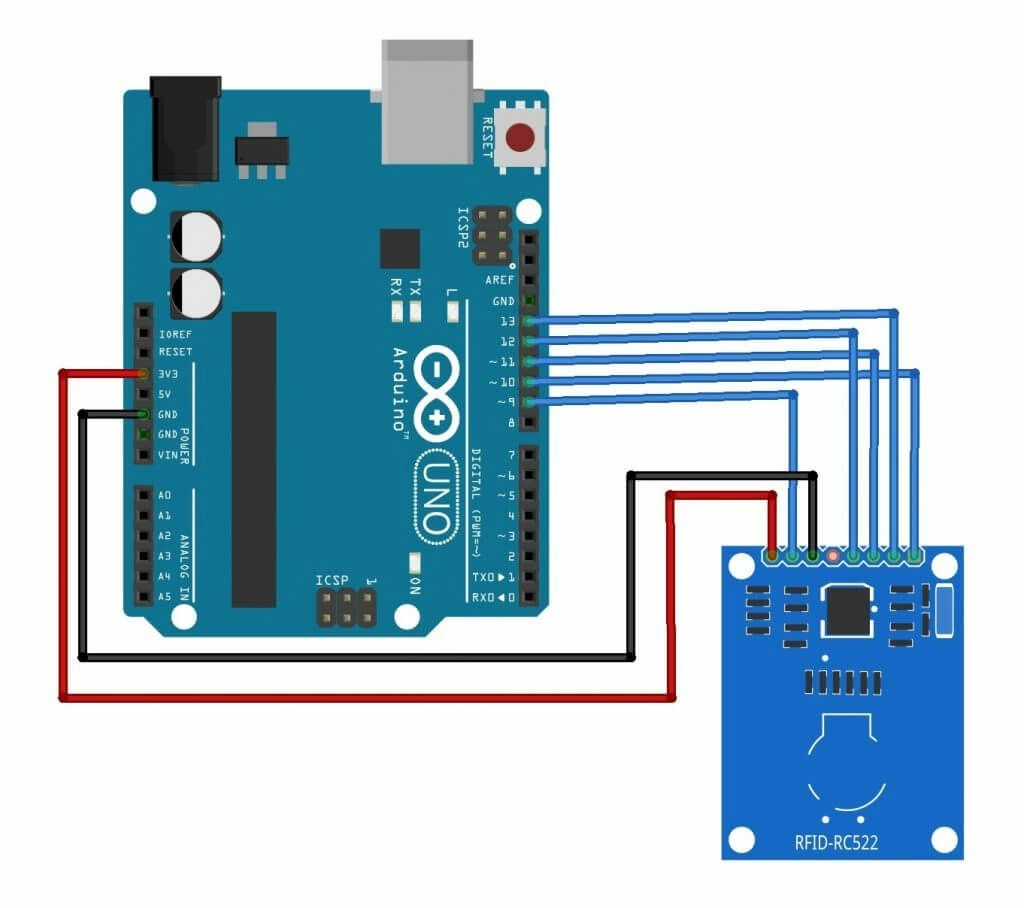

Подключение модуля RFID-RC522 к плате Arduino по будем производить по схеме соединений на рисунке 3.

Рисунок 3. Схема соединений для подключения RFID модуль RC522 к плате Arduino

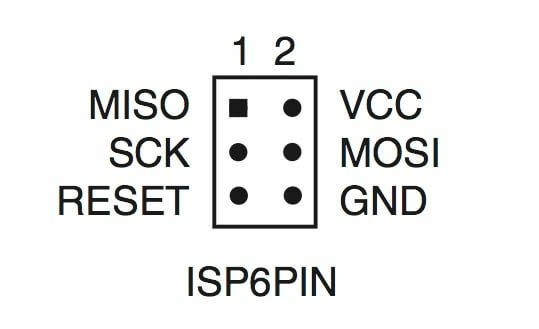

На платах Arduino есть разъём ICSP. Он используется для работы по интерфейсу SPI. Назначение контактов разъёма ICSP представлено на рисунке 4. Поэтому можно для соединений использовать контакты разъёма ICSP.

Рисунок 4. Распиновка разъёма ICSP Arduino для интерфейса SPI

Для программирования модуля будем использовать arduino-библиотеку MFRC522, которую можно скачать на github (https://github.com/miguelbalboa/rfid). Загружаем на плату Arduino скетч из листинга 1 для получения типа метки и ее UID (уникального идентификатора).

Листинг 1
// Скетч к обзору модуля RFID RC522 // Вывод UID и типа метки // 3d-diy.ru // Подключение библиотек #include <SPI.h> #include <MFRC522.h> // контакты const int reset 9 const int ss 10 // Создание экземпляра объекта MFRC522 MFRC522 rider(reset, ss); void setup() { // запуск Serial Serial.begin(9600); // запуск SPI SPI.begin(); // инициализация MFRC522 rider.PCD_Init(); } void loop() { // Ожидание if ( ! rider.PICC_IsNewCardPresent()) return; // чтение if ( ! rider.PICC_ReadCardSerial()) return; // вывод данных Serial.print("UID="); view_data(rider.uid.uidByte,rider.uid.size); Serial.println(); Serial.print("type="); byte piccType = rider.PICC_GetType(rider.uid.sak); Serial.print(rider.PICC_GetTypeName(piccType)); Serial.println(); delay(1000); } // преобразование в HEX void view_data (byte *buf, byte size) { for (byte j = 0; j < size; j++) { Serial.print(buf [j]); Serial.print(buf [j], HEX); } }
В качестве меток используем брелки и карты, идущие к комплекте с модулем, а также клюющиеся метки Ultrasonic C (рисунок 5).

Рисунок 5. RFID-метки для модуля RFID RC522

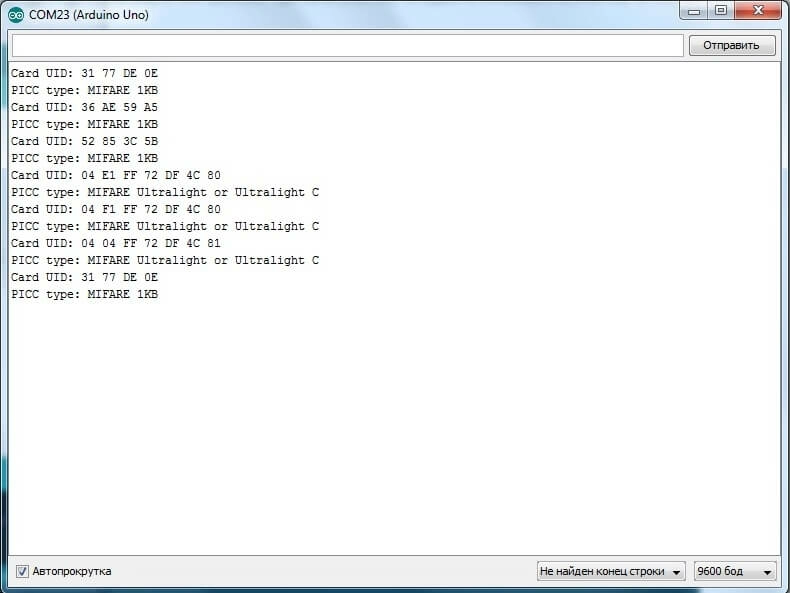

После загрузки скетча открываем монитор последовательного порта и видим вывод данных о типе и UID подносимой к считывателю метки (рисунок 6).


Рисунок 6. Вывод данных о типе и UID считываемых с меток

Любопытно посмотреть содержимое памяти метки (дамп памяти). Загрузим на плату Arduino скетч из листинга 2 для чтения и вывода в последовательный порт дампа памяти метки метки.

Листинг 2
// Скетч к обзору модуля RFID RC522 // Дамп памяти метки // 3d-diy.ru // Подключение библиотек #include <SPI.h> #include <MFRC522.h> // контакты const int reset 9 const int ss 10 // Создание экземпляра объекта MFRC522 MFRC522 rider(reset, ss); void setup() { // запуск Serial Serial.begin(9600); // запуск SPI SPI.begin(); // инициализация MFRC522 rider.PCD_Init(); Serial.println("Start..."); } void loop() { // Ожидание if ( ! rider.PICC_IsNewCardPresent()) return; // чтение if ( ! rider.PICC_ReadCardSerial()) return; // Вывод данных дампа памяти метки rider.PICC_DumpToSerial(&(rider.uid)); } void viewData() { // Версия по для MFRC522 byte v = rider.PCD_ReadRegister(rider.VersionReg); Serial.print(F("Version Software: 0x")); Serial.print(v, HEX); }

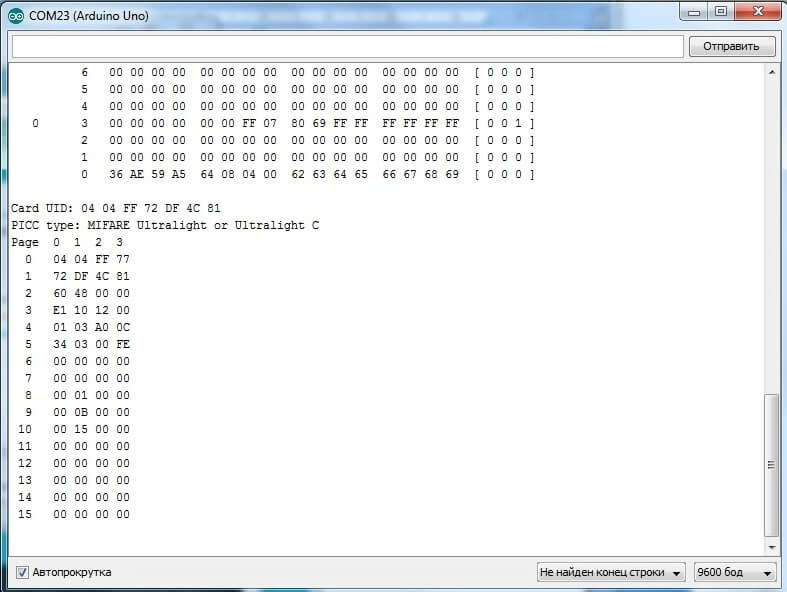

И смотрим содержимое памяти для разных меток (рисунок 7). Метка Ultralight C всего 64 байта.


Рисунок 7. Вывод дампа памяти меток

И еще рассмотрим вопрос записи информации на метку. Считывание данных с метки и запись данных на метку производится поблочно. Разные метки имеют разный размер блока. Для Ultralight C размер блока 4 байта. Скетч 3 – запись данных в память метки в первые два байта 15 блока. Получаем данные по последовательному порту и записываем в метку. Затем выводим содержимое блока в последовательный порт. Листинг 3
// Скетч к обзору модуля RFID RC522 // Запись данных на метку Ultralight C // 3d-diy.ru // Подключение библиотек #include <SPI.h> #include <MFRC522.h> // контакты const int reset 9 const int ss 10 // Создание экземпляра объекта MFRC522 MFRC522 rider(reset, ss); // для последовательного порта String inStr0 = ""; boolean strComplete0 = false; unsigned int page_serial; unsigned int data_serial; void setup() { // запуск Serial Serial.begin(9600); // запуск SPI SPI.begin(); // инициализация MFRC522 rider.PCD_Init(); inStr0.reserve(200); } void loop() { // if (strComplete0) { Serial.println(inStr0); if(!parse_string0()) {Serial.print("ERROR1");Serial.println(inStr0);} else { page_serial=max(min(15,page_serial),7); data_serial=min(1000,data_serial); } // очистить строку inStr0 = ""; strComplete0 = false; } // Ожидание метки: if (rider.PICC_IsNewCardPresent()) { // чтение карты if (rider.PICC_ReadCardSerial()) { if(data_serial>0 && page_serial>0) { byte buf[] = {0, 0, 0, 0}; buf[0]=highByte(data_serial); buf[1]=lowByte(data_serial); //Запись на карту на страницы 8,9 или 10 - 4 байта Serial.println(rider.GetStatusCodeName( rider.MIFARE_Ultralight_Write(page_serial, buf, 4))); // Вывод дампа данных rider.PICC_DumpToSerial(&(rider.uid)); } } } delay(2000); } // SerialEvent void serialEvent() { while (Serial.available()) { // получить очередной байт: char data = (char)Serial.read(); // /n - конец передачи if (data == '#') strComplete0 = true; else // добавить в строку inStr0 += data; } } // парсинг строки последовательного порта Serial boolean parse_string0() { int s1,s2; int length1= inStr0.length(); if(inStr0.charAt(0)!='*') return false; if(inStr0.charAt(length1-1)!=';') return false; // for(int i=1;i<length1;i++) {if(inStr0.charAt(i)==';') {s1=i;break;} } page_serial= inStr0.substring(1,s1).toInt(); // action for(int i=s1+1;i<length1;i++) {if(inStr0.charAt(i)==';') {s2=i;break;} } data_serial= inStr0.substring(s1+1,s2).toInt(); return true; }
И смотрим запись на карту данных из последовательного порта (рисунок 8).


Рисунок 8. Вывод дампа памяти меток

Часто задаваемые вопросы FAQ
Что делать, если модуль не читает метку?
Проверьте правильность подключения модуля;
Метка не поддерживается данным ридером.
