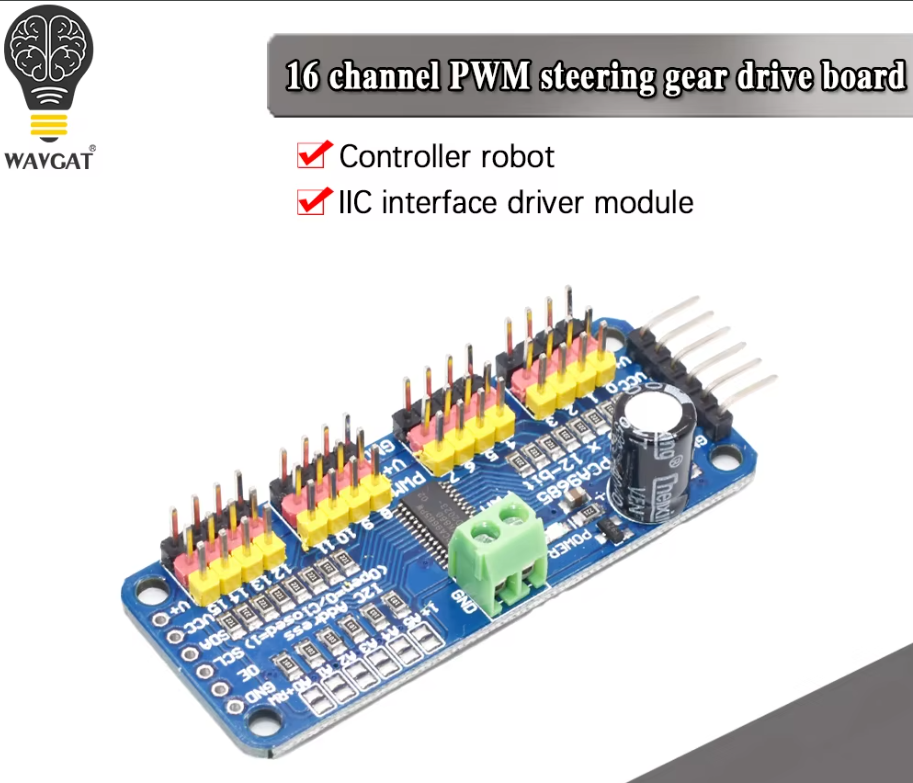

WAVGAT PCA9685 16-канальный драйвер PWM/Servo — это модуль на микросхеме PCA9685 для управления **16 каналами ШИМ** или **до 16 сервоприводами** по шине I2C. Он полезен, когда нужно управлять многими сервами, не занимая много выводов микроконтроллера. [avrobot](https://www.avrobot.ru/product_info.php?products_id=3972)
## Что умеет
- 16 независимых каналов.
- 12-битное разрешение ШИМ, то есть 4096 уровней.
- Управление по I2C, обычно по адресу 0x40.
- Отдельное питание для логики и для сервоприводов. [avrobot](https://www.avrobot.ru/product_info.php?products_id=3972)
## Для чего используют
- Управление сервоприводами.
- Регулировка яркости светодиодов.
- Простое ШИМ-управление другими нагрузками. [avrobot](https://www.avrobot.ru/product_info.php?products_id=3972)
## По питанию
Логику модуля обычно питают от 3,3 В или 5 В, а сервоприводы — отдельно, часто до 5–6 В. Это удобно, потому что силовая нагрузка не тянет питание микроконтроллера. [avrobot](https://www.avrobot.ru/product_info.php?products_id=3972)
## Важный момент
Для Arduino и похожих плат он подключается всего по двум линиям I2C плюс питание, поэтому сильно экономит пины. Для серв обычно используют частоту около 50 Гц. [iarduino](https://iarduino.ru/shop/Expansion-payments/drayver-na-16-servoprivodov.html)
