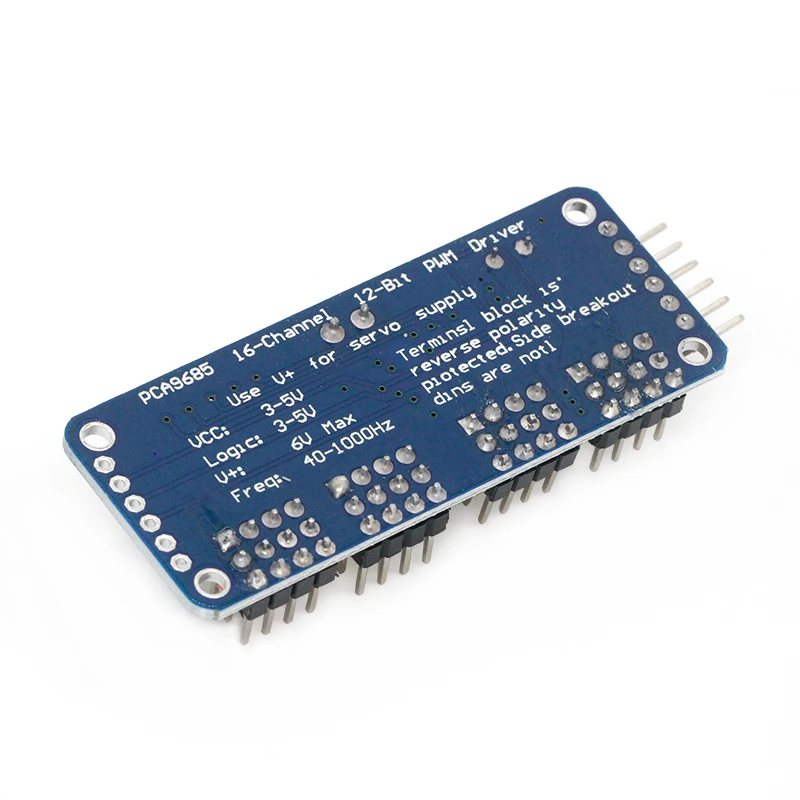

PCA9685 16-канальный ШИМ/серво-драйвер Quason — это популярный модуль для точного управления сервоприводами и моторами через ШИМ-сигналы с Arduino, Raspberry Pi и другими платформами. Он позволяет независимо управлять до 16 каналов с высокой частотой обновления (до 1,6 кГц) и минимальным использованием пинов микроконтроллера.

## Основные характеристики
- **Микроконтроллер**: PCA9685 (I2C-интерфейс, 40 МГц кварц).
- **Количество каналов**: 16 (с возможностью каскадирования до 992-х через I2C-адреса).
- **Напряжение питания**: 2,3–5,5 В (логика); до 6 В на выходы (VCC для серво).
- **Ток на канал**: До 25 мА (не для мощных моторов, нужен внешний драйвер).
- **Разрешение ШИМ**: 12 бит (4096 шагов, точность 0,024%).
- **Частота ШИМ**: 24–1526 Гц (настраиваемая).
- **I2C-адрес**: 0x40–0x7F (6 бит переключателей для выбора).
- **Габариты**: ~62×25×8 мм (с разъемами).
- **Ток потребления**: <1 мА в standby, ~10 мА активный.

## Применение и особенности
Идеален для робототехники: управление серво (SG90, MG995), LED-ленты, моторами TT (как в вашем предыдущем запросе). Подключается по SDA/SCL, питание отдельно. Библиотеки: Adafruit PWM/Servo Driver (Arduino/Python). Поддерживает внешнее питание до 6 В/3 А на общую шину. Не водостойкий, требует радиаторов при нагрузке.
